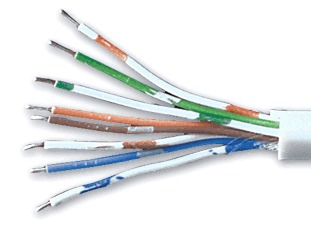

Применение кабеля ТСВ Кабели ТСВ предназначены для монтажа низкочастотного оборудования телефонных станций при постоянном напряжении до 120 В и эксплуатации при температуре окружающей среды от -10 C° до +50 С° и относительной влажности до 80. Конструкция кабеля ТСВ Токопроводящая жила ТПЖ из медной мягкой круглой проволоки, диаметром 0.4 и 0.5 мм. Изоляция из ПВХ пластиката толщиной 0.25мм. Скрученная пара или тройка с шагом скрутки не более 100 мм. Скрученные элементарные пучки с шагом скрутки не более 600 мм. Скрученный сердечник. Поясная изоляция - лента полиэтилентерефталатная. Экран -фольгированный лавсан, под экраном проложена медная контактная проволока. Оболочка из ПВХ пластиката Технические характеристики кабеля ТСВ Повышенная температура окружающей среды: плюс 50°С Пониженная температура окружающей среды: минус 20°С Повышенная относительная влажность воздуха при температуре до +35°С: до 98% Монтаж и прокладка кабелей производится при температуре: не ниже минус 10°С Радиус изгиба не менее: 10 диаметров по оболочке Электрическое сопротивление ТПЖ не более: для ТПЖ диаметром 0.4 мм - 148 Ом/км, для ТПЖ диаметром 0.5 мм - 95 Ом/км Электрическое сопротивление изоляции ТПЖ не менее: 100 МОм км Испытательное напряжение между жилами и экраном в течение 1 мин: постоянное: 1500 В, переменное: 1000 В Варианты сечения кабеля ТСВ: 20х2х0,5, 30х2х0,5, 41х2х0,5, 103х2х0,5, 5х3х0,4, 10х3х0,4, 20х3х0,4, 5х3х0,5, 10х3х0,5, 20х3х0,5, 5х2х0,4, 10х2х0,4, 20х2х0,4, 30х2х0,4, 41х2х0,4, 103х2х0,4, 5х2х0,5, 10х2х0,5,
