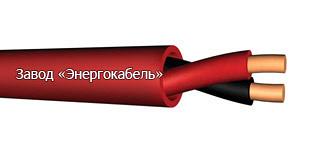

Кабели для систем пожарной сигнализации

"Сертификат КПСВВнг(А)-LS, КПСВВГнг(А)-LS соответствия пожарные РОСС RU.ME04.H00235 C-RU.ПБ05.В.02255 Область применения КПСВВнг(А)-LS, КПСВВГнг(А)-LSПредназначены для монтажа систем пожарной и охранной сигнализации, систем контроля доступа, а также других систем управления, контроля и связи в условиях стационарной прокладки внутри зданий, сооружений. Кабели не распространяют горение при групповой прокладке. Класс пожарной опасности кабеля по ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности.» - П1б.8.2.2.2Технические характеристики КПСВВнг(А)-LS, КПСВВГнг(А)-LS Номинальное напряжение, не более, В 300 Температура окружающей среды при эксплуатации кабеля, °С от минус 50 до 70 Прокладка и монтаж кабелей без предварительного подогрева производится при температуре °С, не ниже минус 15 Минимальный радиус изгиба при прокладке,не менее где D- фактический наружный диаметр кабеля, мм 10 D Срок службы, не менее 15 лет Конструкция КПСВВнг(А)-LS, КПСВВГнг(А)-LS Одна или две витые пары с однопроволочными (КПСВВнг(А)-LS) или многопроволочными (КПСВВГнг(А)-LS) медными токопроводящими жилами номинальным сечением 0,5; 0,75; 1,0; 1,5; 2,5 мм2 с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Изолированные жилы имеют отличительную расцветку. Электрические параметры Номинальное сечение жил, мм2 0,5 0,75 1,0 1,5 2,5 Электрическое сопротивление цепи (шлейфа) при 20 °C, не более Ом/км С однопроволочными жилами 72,0 49,0 36,2 24,2 14,8 С многопроволочными жилами 78,0 52,0 39,0 26,6 16,0 Электрическое сопротивление изоляции при 20 °C, не более, Мом х км 100 100 100 100 100 Электрическая емкость пары не более, нф/км 75 80 85 87 103 Коэффициент затухания на частоте 0,8 кГц при 20 ° C, не более дБ/км 1,22 0,98 0,86 0,65 0,53 Габариты и масса кабеля Число пар в кабеле, шт. Сечение, мм2 КПСВВнг(А)-LS КПСВВГнг(А)-LS Наружный диаметр или диаметр кабеля, мм Расчетная масса 1 км кабеля, кг Наружный диаметр или диаметр кабеля, мм Расчетная масса 1 км кабеля, кг 1 0,5 4,8 31,4 5,1 32,8 2 4,8 х 8,4 56,0 5,1 х 8,9 58,5 1 0,75 5,4 40,3 5,8 42,0 2 5,4 х 9,5 73,2 5,8 х 10,3 76,1 1 1,0 5,9 49,0 6,3 50,6 2 5,9 х 10,5 89,9 6,3 х 11,3 92,7 1 1,5 6,6 63,5 7,0 64,4 2 6,6 х 11,9 118,0 7,0 х 12,7 119,1 1 2,5 7,5 89,4 8,1 92,1 2 7,5 х 13,8 168,6 8,1 х 15,0 173,1"
