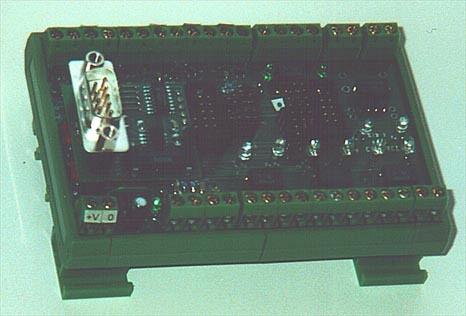

Устройство контроля тока и защиты КТЗ-2

"Устройство контроля тока и защиты КТЗ-2 предназначено для мониторинга тока потребления одной или двух 3-х фазных нагрузок, например двигателей трехфазного тока. Устройство состоит из Контроллера тока и защиты КТ3-2 и Датчиков переменного тока ДТ. Устройство позволяет обнаруживать возникновение опасных ситуаций (перегрузка, короткое замыкание, сухой ход...) и формирует дискретные информационные сигналы и управляющие сигналы на исполнительные устройства защиты (расцепители). Контроллер обеспечивает: ввод сигналов переменного тока 50Гц 100А/200А/300А, две группы по 3 фазы (допускается использование датчиков на другой ток); ввод переменного 220В или постоянного напряжения 24В в виде дискретного сигнала с гальванической изоляцией по двум каналам; формирование выходных дискретных сигналов со светодиодной индикацией о выходе значений токов за уровень уставок (предупредительной и аварийной); формирование выходных дискретных сигналов "недогруз" и "сухой ход"; сравнение значений тока по трем фазам и формирование выходного дискретного сигнала дисбаланса фаз; формирование выходных линейных сигналов (0-5В), пропорциональных среднему значению по каждой фазе; формирование выходных линейных сигналов (0-5В), пропорциональных среднему суммарному значению тока по трем фазам (два выхода на 2 трехфазные нагрузки). Контроллер построен на базе микропроцессора. Функции выходных сигналов могут быть изменены по желанию Заказчика. Контроллер имеет интерфейс последовательной шины SPI для подключения к Контроллерам серии СПК. Контроллер дополнительно имеет выход на интерфейс RS232 (RS485 ISO) для подключения к средствам АСУТП. Программирование уставок по каждому каналу осуществляется с помощью поля перемычек либо по последовательному интерфейсу. После программирования Контроллер сохраняет уставки в энергонезависимой памяти и может быть отключен от последовательного интерфейса. Некоторые варианты параметров выходных дискретных сигналов приведены в таблице. Технические параметры № Тип выхода Параметры/Количество выходов Оптоизоляция, В rms 1 Открытый коллектор 60 В DC, 80 мА / 8 2000 2 Открытый коллектор 300 В DC, 200 мВт/ 8 5000 3 Оптореле 300 В AC/DC, 0.13 А/8 3750 4 Твердотельное реле 250 В, 10 А rms/2 4000 Питание контроллера осуществляется от 24В постоянного тока. Рабочий диапазон температур- от минус 40 до + 70 °С. Точность контроллера без учета датчиков- 0,5 %. Точность контроллера с датчиками, с учетом калибровки - 1,5 %. Контроллер предназначен для установки на стандартной DIN-рейке. Габаритные размеры- 113х77х40 мм."
