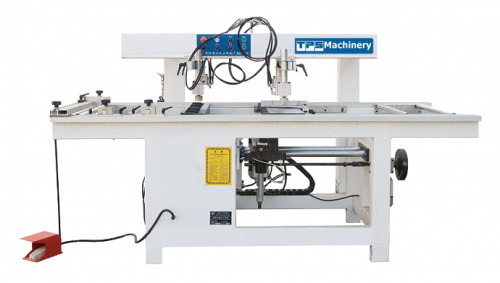

Станок сверлильно - присадочный MZ-4225
|
Поделитесь страницей в Социальных сетях
|
|
 Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей. Станок имеет две многошпиндельные сверлильные головки, одна из которых поворотная. На головках установлены в ряд сверлильные шпиндели с фиксированным стандартным шагом 32 мм. При сверлении в торец головка располагается горизонтально. Для сверления в плоскость головка с помощью пневмоцилиндра разворачивается на 90 град. вертикально, при этом обработка ведется снизу. Фиксация обрабатываемой детали осуществляется вертикальными пневмоцилиндрами с управлением от напольной педали. Четыре пневмоприжима надежно фиксируют деталь в рабочей зоне, глубина сверления задается специальным ручным приводом. Технические характеристики Максимальный диаметр сверла, мм35 Максимальная глубина сверления, мм60 Общее количество шпинделей, шт42 Количество сверлильных траверс, шт2 Диаметр хвостовика сверла, мм10 Давление в пневмосистеме, МПа0.6-0.8 Мощность двигателей, кВт2 х 1.5 Максимальные размеры обрабатываемой детали, мм2500 х 650 х 60 Максимальное расстояние между траверсами, мм480 Минимальное расстояние между траверсами, мм330 Расстояние между шпинделями, мм32 Частота вращения шпинделей, об/мин2850 Габариты станка, мм2400 х 1050 х 1330
