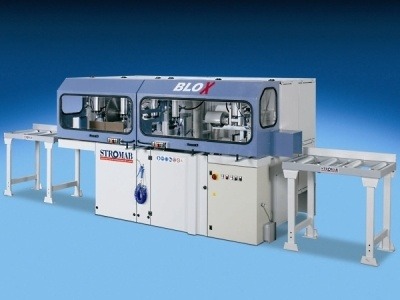

Чашкорезный станок Blox
|
Поделитесь страницей в Социальных сетях
|
|
 "В базовой оснастке станок Blox имеет только вертикальный и горизонтальный фрезерный агрегаты. Далее можно дополнить машину автоматической отрезной пилой, автоматическим сверлильным узлом и автоматическим узлом фрезерования торцевого паза. Позиционирование бруса напротив рабочих групп производится вручную, по стандартным упорам в комплекте станка; а включение в работу и рабочий ход всех 4-х рабочих групп происходит автоматически, с гидропневматической подачей. Описание рабочих групп чашкорезного станка Blox 1. Торцовочный узел Диаметр пильного диска . . . . . . . . . . 600 мм Максимальное сечение бруса . . . . . . . 230 х 230 мм Перемещение пильного узла . . . . . . . .гидропневматически Мощность привода . . . . . . . . . . . . . . . 7,5 кВт Диаметр аспирационного патрубка . . . 100 мм • Два пневмоцилиндра для фиксации заготовки 2. Узел фрезерования торцевого паза Параметры инструмента . . . . . . . . . . . . . 30 х 230 (max) мм Минимальная/максимальная ширина паза . 20/40 мм Максимальная глубина паза . . . . . . . . . . 75 мм Перемещение рабочей группы . . . . . . . . .гидропневматически Мощность привода . . . . . . . . . . . . . . . . . 4 кВт Скорость вращения . . . . . . . . . . . . . . . . .4640 об/мин Диаметр аспирационного патрубка . . . . . .100 мм • Два пневмоцилиндра для фиксации заготовки • Устройство вертикального позиционирования с механическим счетчиком 3. Узел фрезерования венцовых соединений Максимальное сечение бруса . . . . . . . . . . . . . . . . . 230 х 230 мм Диаметр фрез горизонтального блока . . . . . . . . . . . 230 мм Диаметр фрез вертикального блока . . . . . . . . . . . . 180 мм Минимальная ширина фрезерования . . . . . . . . . . . . 61 мм Максимальная ширина фрезерования за 1 проход . . 200 мм Максимальная глубина вертикального фрезерования 75 мм Максимальная глубина горизонтальногоо фрезерования 50 мм Мощность двигателя каждой фрезы . . . . . . . . . . . . 5,5 кВт Частота вращения вертикальных фрез . . . . . . . . . .4640 об/мин Частота вращения горизонт. фрез . . . . . . . . . . . . 5930 об/мин Диаметр аспирационного патрубка . . . . . . . . . . . .100 мм Перемещение пильного узла . . . . . . . . . . . . . . . . гидропневматически • Два пневмоцилиндра для фиксации заготовки 4. Сверлильный узел Максимальный диаметр отверстия . . . . . . . . .35 мм Максимальная глубина сверления . . . . . . . . 350 мм Диапазон настройки блока по высоте . . . . . . 85 мм Максимальное горизонтальное перемещение . 350 мм Мощность двигателя . . . . . . . . . . . . . . . . . . 2,2 кВт Скорость вращения . . . . . . . . . . . . . . . . . . .2900 об/мин • Два пневмоцилиндра для фиксации заготовки • Устройство вертикального позиционирования с механическим счетчиком"
