Установка подъемная Уп-32
|
Поделитесь страницей в Социальных сетях
|
|

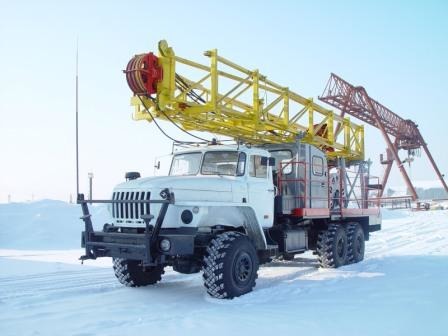

 Установка подъемная УП-32/40 грузоподъемностью 40 т является аналогом АПРС-40.Установка предназначена для производства спуско-подъемных операций при ремонте скважин глубиной до3000 м, не оборудованных вышечными сооружениями. Установка монтируется на удлиненном шасси Урал-4320-0001916-40 (ЕВРО-II) высокой проходимости с тремя ведущими мостами и регулируемым давлением в шинах, что позволяет обслуживать скважины в районах с труднопроходимыми подъездными путями. Привод лебедки осуществляется от двигателя автомобиля, питание пневмо- и электросистем - от соответствующих систем автомобиля. Управление механизмами установки осуществляется из стационарной, отапливаемой автономным отопителем кабины. Управление подъемом вышки - дистанционное, с выносного пульта с удалением его до 20м. Подъемник оснащен звуковой и световой сигнализацией возвышения и посадки верхней секции мачты. Лебедка выдвижения верхней секции мачты двухбарабанная, т.е. лебедка работает как для подъема и опускания верхней секции мачты, так и как вспомогательная лебедка при выполнении ремонтных работ на скважине. Коробка отбора мощности одновальная с зубчатой муфтой присоединяется фланцем к задней стенке раздаточной коробки автомобиля и получает вращение с ее первичного вала. Включение и отключение коробки отбора мощности осуществляется зубчатой муфтой, управление которой выведено в кабину машиниста. От коробки отбора мощности через карданный вал вращение передается на коробку перемены передач, которая служит для изменения направления и скорости подъема и спуска крюкоблока на установке. Коробка передач имеет пять прямых скоростей и одну обратную передачу. Коробка передач управляется из кабины машиниста. Лебедка - однобарабанная, состоит из конического редуктора, приводного вала, храпового устройства, вала барабана, тормозной системы, смонтированных в сварной станине. От конического редуктора крутящий момент через зубчатую муфту передается на приводной вал барабана. Включение барабана осуществляется фрикционной муфтой, собранной внутри тормозной шайбы, прикрепленной к реборде барабана винтами. Вышка ВТ-40 телескопическая, двухсекционная с открытой передней гранью, номинальной грузоподъемности 40т, испытания проходит при статической нагрузке 50т. Подъем вышки в рабочее положение и установка ее в транспортное положение осуществляется двумя гидравлическими домкратами. В верхней части вышки установлен ограничитель высоты подъема талевого блока. Выдвижение упоров фиксации верхней секции вышки обеспечивается либо механически, либо пневматически. Задняя опора вышки оснащена гидравлическими опорными домкратами с механическими замками. Передние опорные домкраты - механические. На задней опоре установлен указатель крена для установки агрегата в горизонтальное положение.
