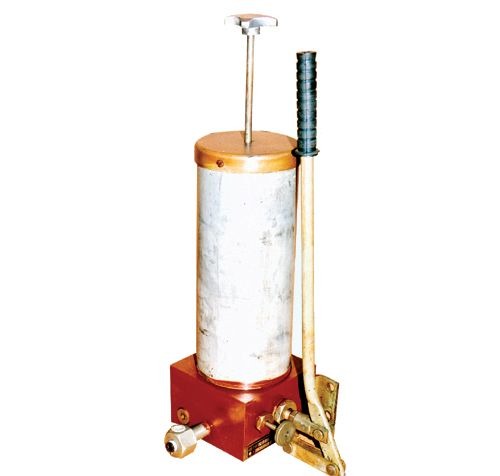

Станции смазки СДР

"Станция смазочная двухмагистральная типа СДР относится к ручным станциям смазки, так как нагнетание смазочного материала, имеющего число пенетрации 250-360 (при 25°С), осуществляется вручную. Смазочный материал должен быть отфильтрован от частиц размером не менее 0,25 мм и иметь температуру не ниже 15°С. Допускается эксплуатация станций ручных типа СДР и при более низких температурах на смазках, способных всасываться при этих температурах. Станции смазки ручные типа СДР устанавливаются на различном оборудовании и подают консистентную смазку к автоматическим дозирующим питателям. Станции смазки типа СДР монтируются вертикально и закрепляются болтами. Станция смазки типа СДР состоит из следующих частей: - резервуара с поршнем и штоком; - корпуса; - плунжера (установленного внутри корпуса); - распределительного золотника; -кронштейна с рукояткой; - манометра; - заправочного клапана. Принцип действия станции смазки типа СДР состоит в следующем: При качании рукоятки происходит нагнетание смазки в магистрали I и II, рукоятка при этом сообщает возвратно-поступательное движение плунжеру насоса. Переключение подачи смазки от одной магистрали на другую производится перемещением вручную золотника реверсивного клапана из одного крайнего положения в другое. В положении «а» нагнетание смазки плунжерным насосом производится в магистраль I, магистраль II при этом соединяется через отверстие в корпусе с резервуаром станции. При переключении золотника в крайне правое положение (положение «б») смазка нагнетается в магистраль II, а магистраль I в этот момент соединена с резервуаром станции и разгружается от высокого давления. Резервуар станции заполняется пластичной смазкой с помощью перекачного насоса (типа НПГ-М, который в комплект поставки станции не входит) только через заправочный фильтр. Технические характеристики станций двухмагистральных ручных типа СДР Наименование параметра Значение параметра Производительность, см3/цикл 6,3 Наибольшее рабочее давление, МПа 10,0 Емкость резервуара, л 2,55 Усилие на рукоятку, кгс, не более 22 Масса, кг 16"
