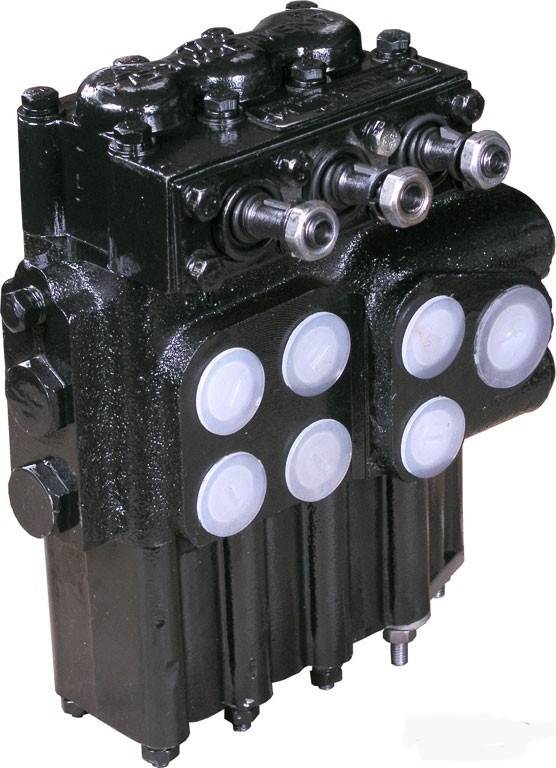

Гидрораспределители Р-80, Р-160...
|
Поделитесь страницей в Социальных сетях
|
|
 "1. НАЗНАЧЕНИЕ Гидрораспределитель Р80-3/1-222 (Р80-3/1-222Г) предназначен для установки в гидросистемы тракторов, сельскохозяйственных и дорожных машин, где выполняет следующие функции: распределение потока рабочей жидкости, нагнетаемой гидронасосом, между потребителями (силовыми гидроцилиндрами, гидродвигателями и т.п.); предохранение от перегрузок гидросистемы в позициях золотника "Подъем" и "Опускание принудительное" (режим предохранительного клапана); разгрузка гидросистемы при нейтральной позиции золотника посредством перелива рабочей жидкости в бак (холостой ход); сообщение рабочих полостей гидроцилиндра со сливом (плавающая позиция). Гидрораспределитель Р80-3/1-222 (Р80-3/1-222Г) является базовой моделью, на основе которой изготавливаются модификации для экскаваторов, погрузочных, дорожных машин и промышленных тракторов. 2. МАРКИРОВКА Пример обозначения распределителя: Р80-3/1-222Г Р - распределитель 80 - номинальный расход, л/мин 3 - исполнение по давлению (номинальное - 16 МПа, максимальное - 20 МПа) 1 - код эксплуатационного назначения (для автономного применения в гидросистемах общего назначения) 222 - три золотника типа 2 Г - с гидрозамками 3. УСТРОЙСТВО И РАБОТАРаспределитель состоит из следующих основных частей: корпуса распределителя 1 с гнездами клапанов 7 и 17, каналом подвода масла от насоса и каналами отвода к цилиндрам, каналом управления переливным клапаном; золотников 4 с механизмами центрирующевозвратным, фиксации и автовозврата; крышки верхней 2 с вмонтированными рычагами 5 управления золотниками; предохранительно-переливного клапана. Позиции золотника обеспечиваются переключением золотника 4 через рычаг 5 рукояткой длиной 400 мм, не менее. Механизм фиксации предназначен для точного расположения золотника относительно корпуса, обеспечения независимого процесса в рабочих позициях. В механизм фиксации входят: обойма 11 с тремя канавками конического сечения; три шарика-фиксатора 12 с пружиной 15, поднимающей шарик. При переключении золотника в рабочую позицию шарики, зажатые пружиной, западают в канавки обоймы и фиксируют золотник. Механизм автовозврата предназначен для автоматического отключения механизма фиксации и перевода золотника в нейтральное положение."
