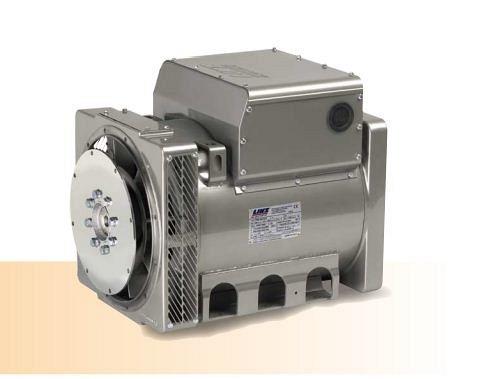

Генераторы переменного тока серии PRO 22

"Трёхфазные бесщёточные синхронные генераторы переменного тока с электронным регулированием, 4-полюсные. Генераторы переменного тока серии PRO 22 являются трёхфазными бесщёточными генераторами с электронным управлением (AVR) и однофазным считыванием. Они производятся в соответствии со стандартами EN60034-1, EN55014-1, EN61000-6-4 и директивами 73/23 CEE, EMC 89/336 CEE, 88/037 CEE. Достоинства Генераторы переменного тока серии PRO/ PRO alternators series • Высокий КПД High efficiency • Компактные размеры и механическая прочность Compactness and mechanical strenght • Безупречная форма сигнала Excellent wave form • Эксклюзивный дизайн Exclusive design Технические характеристики Technical particulars МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Корпус изготовлен из стали, боковая крышка со стороны привода - из чугуна, а боковая крышка с про- тивоположной от привода стороны - из алюминиевого сплава, стойкого к вибрации (PRO 18), или из чугуна (PRO 22, PRO 28). Вал изготовлен из стали с высоким сопротивлением разрыву. Ротор особенно прочен и выдерживает разносную скорость приводных электродвигателей. Он оснащён амортизиру- ющей клеткой, благодаря чему обеспечивается удовлетворительная работа даже с однофазными иска- жёнными нагрузками. Подшипники обработаны смазкой, которая не требует замены в течение всего срока эксплуатации. ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Изоляция обеспечивается материалом класса Н как для статора, так и для ротора, а обмотки изготовлены для работы в тропических условиях. Используется ламинирование с низкими потеря- ми. Напряжение настраивается с помощью элект- ронного регулятора и подаётся на вспомогатель- ную обмотку, изолированную от главной. Главная обмотка с 12 клеммами позволяет получать сое- динение, показанное на схеме электрических соединений. СТАНДАРТЫ Генераторы переменного тока серии PRO изготав- ливаются согласно положениям стандартов EN60034-1, EN55014-1, EN61000-6-4 и директив 73/23 CEe, EMC 89/336 CEE, 88/037 CEE. УСЛОВИЯ ЭКСПЛУАТАЦИИ Указанные в настоящем каталоге эксплуатацион- ные характеристики действительны для эксплуа- тации на высоте не более 1000 м над уровнем моря и при температуре окружающей среды не выше 40°С. Если эксплуатация осуществляется в иных условиях, ознакомьтесь с приведённой ниже таблицей. МУФТЫ Поддерживаются имеющиеся в продаже муфты электродвигателей всех стандартов. ВЫХОДНОЙ ЩИТОК И РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА Распределительная коробка изготовлена из листовой стали. Она включает в себя главный выводной щиток и автоматический регулятор напряжения. Габариты распределительной коробки обеспечивают лёгкий доступ для подклю- чения выводов на выходном щитке. Боковое отверстие позволяет добраться до потенциомет- ра на регуляторе и задать напряжение, не откры- вая распределительной коробки. ПЕРЕГРУЗКИ Обычно допустима перегрузка в 10% в течение 1 часа каждые 6 часов. Короткие перегрузки могут быть весьма значительными (в три раза больше номинального тока). ТОЧНОСТЬ НАПРЯЖЕНИЯ ±1% номинального напряжения в диапазоне от нулевой до полной нагрузки с коэффициентом мощности от 0,8 до 1 и постоянной скоростью вращения. ФОРМА ВЫХОДНОГО НАПРЯЖЕНИЯ Форма сигнала линейного напряжения в отсутс- твие нагрузки и при симметричной линейной трёхфазной нагрузке синусоидальная с гармони- ческим остатком меньше 3%. ЗАПУСК АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ Можно запускать 1 л.с. на каждый кВА генератора переменного тока. ТОК КОРОТКОГО ЗАМЫКАНИЯ В случае трёхфазного симметричного короткого замыкания постоянный ток превышает номи- нальный на 250%. ОДНОФАЗНЫЙ РЕЖИМ Выходная мощность в однофазном режиме составляет приблизительно 40% от трёхфазной номинальной мощности в случае соединения звездой (с помощью фазового напряжения) или 65% от трёхфазной номинальной мощности в случае соединения треугольником. ЭЛЕКТРОННЫЙ РЕГУЛЯТОР Генераторы переменного тока серии PRO осна- щены следующими электронными регуляторами: - HVR-11 на PRO 18 и PRO 22 с однофазным считы- ванием; - HVR-30 на PRO 28 с трёхфазным считыванием. Наши электронные регуляторы изготовлены из современных электронных компонентов, кото- рые обеспечивают высокие эксплуатационные характеристики и надёжность. Они оснащены выходной подстроечной катушкой индуктивности регулятора напряжения, подстроечной катушкой индуктивности для обеспечения стабильности, подстроечной катушкой индуктивности низкочас- тотной защиты и подстроечной катушкой индук- тивности защиты от перегрузки. Модель HVR-30 представляет собой трёхфазный регулятор изме- рения нагрузки с тремя входными линиями напряжения для обеспечения наилучшего управ- ления даже в случае несимметричной нагрузки. ПАРАЛЛЕЛЬНОЕ УСТРОЙСТВО Генераторы переменного тока серии PRO могут быть по требованию оснащены параллельным устройством DP01, которое позволяет параллельно включать генераторы одного типа, избегая цирку- ляции тока между ними."
