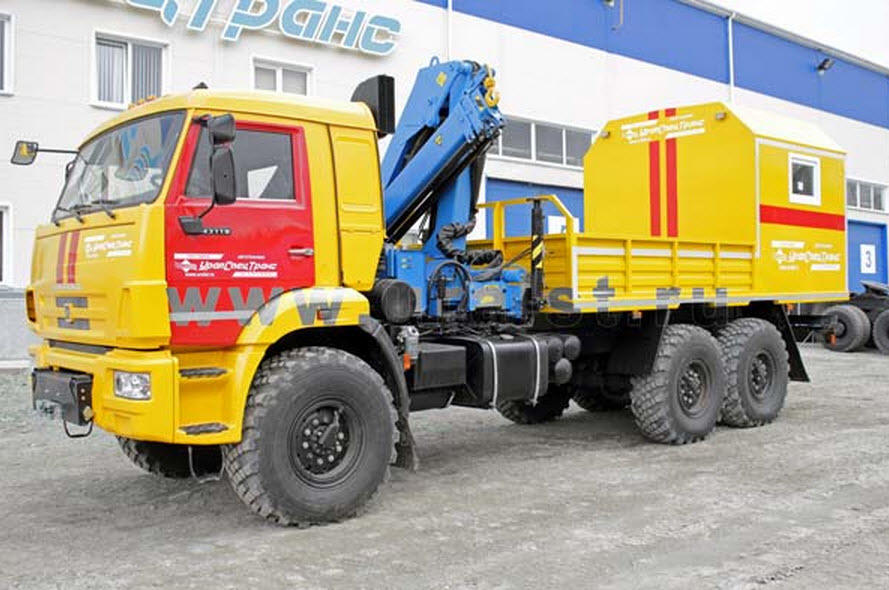

Транспортно-бытовая машина с кран-манипулятором Камаз ТБМ 43118-24 с КМУ ИМ-95 УСТ-54531

"Транспортно-бытовая машина с кран-манипулятором ИМ-95предназначена для кратковременного проживания и отдыха бригад на месте проведения работ, а также для транспортировки груза. Установленный за кабиной кран-манипулятор позволяет избежать привлечения дополнительной техники для погрузки и разгрузки ремонтируемых объектов и агрегатов. В данной модели реализованы следующие новшества и конструкторские решения: Планировка и внутренняя отделка кузова-фургона Тяговое устройство Выдвижной трап Бортовая платформа и грузоподъемное оборудование Организация бортовой электросети Постоянно в наличии на нашем складе находятся готовые экземпляры техники, а также все необходимые материалы и оборудование (гидроманипуляторы, генераторы, станки, инструменты и пр.) для изготовления любого кузова-фургона по индивидуальному требованию заказчика. Типовая планировка Кузов-фургон (4900 ммх2460 мм): каркас сварной; наружная обшивка - стальной лист; утеплитель - пенополистирол (S=60 мм). Внутренняя отделка: потолок - пластик; стены - пластик; пол - доска (S=30 мм), пенополистирол (S=20 мм), фанера (S=12 мм), рифлёная резина; Диван-рундук; Полка откидная; Вешалка; Стол; Фонари освещения 24В (2 шт.); Отопитель воздушный «Webasto Air Top 2000»; Борт откидной; Люк аварийно-вентиляционный; Дверь входная одностворчатая; Трап выдвижной; Окно-стеклопакет с форточкой; Площадка для перевозки грузов; КМУ ИМ-95; Запасное колесо; Лебёдка под передний бампер; Фонарь галогеновый 24В направленный (4 шт.); Сцепное устройство; Жёлтый проблесковый маячок; Огнетушитель; Шанцевый инструмент; Принадлежности (противооткатные башмаки, знак аварийной установки, аптечка медицинская); Надпись на полосе на кунге «специальная» (плёнка); Цвет окраски - золотистая охра, цвет полос - рубин. Общее описание Планировка и внутренняя отделка кузова-фургона Транспортно-бытовая машина разделена на 2 отсека: отсек для кратковременного проживания и отдыха бригад на месте проведения работ и грузового отсека. Внутренняя отделка выполнена промышленным пластиком белого цвета. Дверь и окно обрамлены уплотнителем с двух сторон, что позволяет закрывать их с наибольшей герметичностью. Пол изготовлен из шпунтованной доски толщиной 30 мм, пенополистирольного утеплителя, фанеры и покрыт рифленой резиной (толщина пола составляет 60-90 мм). Вся древесина обработана огнебиозащитным составом. Транспортно-бытовая машина оборудован диваном-рундуком в количестве 2 штук и столом. В автофургоне смонтирован автономный воздушный отопитель выполняющий функцию поддержания необходимой температуры. Тяговое устройство ТБМ с КМУ ИМ-95 оборудована электрической передней тяговой лебёдкой. Источником питания тяговой электролебедки является бортовая сеть автомобиля. Лебедка имеет реверс направления хода, что обеспечивает возможность вращения барабана в двух противоположных направлениях - вперед / назад, а это, в свою очередь, является большим преимуществом при разматывании троса. Выдвижной трап Еще одной особенностью фургона является выдвижной трап, по которому осуществляется вход персонала внутрь фургона. Для удобства и экономии пространства трап в транспортном положении убирается в нишу под полом фургона. Конструкция трапа предусматривает широкие ступеньки, по которым легче производить спуск и подъем внутрь фургона. Бортовая платформа и грузоподъемное оборудование Грузовой отсек ТБМ выполнен в виде открытой бортовой площадки, предназначеной для транспортировки груза весом до 2 тонн. На откидном борту закреплена раскладная ступенька, обеспечивающая легкий и травмобезопасный спуск и подъем на грузовую платформу. В хвосте автомобиля смонтирована краноманипуляторная установка ИМ-95, обеспечивающая погрузку и разгрузку оборудования и грузов на бортовую платформу, весом не более 4000 кг. Организация бортовой электросети Транспортно-бытовая машина комплектуется необходимым количеством светильников: обычно используются пыле- и влагозащищенные люминесцентные светильники, со степенью защиты IP 54, IP 65. Возможна установка специальных светильников, исходя из требований для различных классов пожаровзрывобезопасности помещений. Технические характеристики ТБМ с КМУ Параметры масс Снаряженная масса, кг 12 290 Полная масса, кг 14 890 Масса перевозимого груза, кг 2 000 Распределение нагрузки от автомобиля полной массы На передний мост, кг 6 000 На заднюю тележку, кг 8 890 Распределение нагрузки от автомобиля снаряженной массы На передний мост, кг 5 730 На заднюю тележку, кг 6 560 Двигатель Тип 740.55, дизельный с турбонаддувом Мощность, л.с. 300 Система питания Вместимость топливного бака, л 350 + 210 Коробка передач Тип ZF-9 (механическая, десятиступенчатая) Управление Механическое, дистанционное Колеса и шины Размер шин 425/85 R21 Главная передача Передаточное отношение 6,53 Технические характеристики кран-манипулятора ИМ-95 Грузовой момент, тм 8,50 Максимальный вылет стрелы, м 8,25 Грузоподъемность на максимальном вылете 8,25 м, кг 950 Максимальная грузоподъемность, кг 4 000 Максимальная высота подъема, м 9,94 Максимальная глубина опускания, м 5,96"
