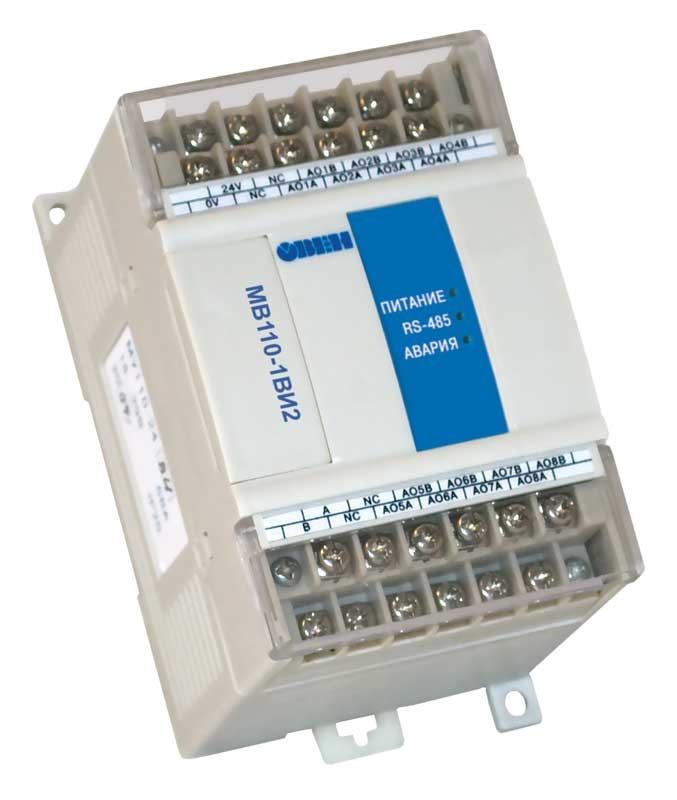

Модуль ввода сигналов взаимной индуктивности ОВЕН МВ110-1ВИ2

"Модуль ввода сигналов взаимной индуктивности ОВЕН МВ110-1ВИ2 Прибор предназначен для измерения сигнала датчика взаимной индуктивности на основе дифференциально-трансформаторного преобразователя, преобразования измеренного значения взаимной индуктивности в значение физической величины и передачи результатов измерения в сеть RS-485. Прибор также имеет функцию сигнализации при отклонении значений измеряемой величины от заданной зоны контроля. Наименование Значение Напряжение питания от 90 до 245 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63 Гц или от 21 до 37 В постоянного тока (номинальное напряжение 24 В) Потребляемая мощность, Вт, не более 6 Количество каналов измерения 1 Диапазон измерения взаимной индуктивности, мГн: МВ110-224.1ВИ1 МВ110-224.1ВИ2 от минус 10 до 10 от 0 до 10 Разрешающая способность, мГн 0,01 Предел основной приведенной погрешности измерения сигнала взаимной индуктивности, %, не более 0,5 Предел допускаемой дополнительной приведенной погрешности измерения сигнала взаимной индуктивности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих условий эксплуатации, на каждые 10 ?C, не более 0,3 предела основной приведенной погрешности Вид НСХ датчика линейная; квадратичная; пользовательская Максимальная длина кабеля между прибором и датчиком (дополнительная приведенная погрешность не более 1%), м, не более 100 Время установления выходного сигнала при скачкообразном изменении входного сигнала взаимной индуктивности, мс, не более 150 Время установления рабочего режима (предварительный прогрев), мин, не более 20 Интерфейс связи с Мастером сети RS-485 Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более 247 Максимальная скорость обмена по интерфейсу RS-485, бит/с 115200 Максимальная длина кабеля типа «витая пара» для интерфейса RS-485, м, не более 1200 Протоколы связи, используемые для передачи информации ОВЕН; ModBus-RTU; ModBus-ASCII; DCON Нагрузочная способность транзисторного ключа n-p-n типа: - максимальный ток коммутации, мА, не более - напряжение постоянного тока, В, не более 500 60 Степень защиты корпуса: - со стороны передней панели - со стороны клеммной колодки IP20 IP00 Напряжение изоляции гальванической развязки при нормальных условиях, кВ, не менее: - между корпусом прибора и остальными цепями - между цепью входного напряжения питания (Сеть) и остальными цепями - между цепями интерфейса RS-485 и остальными цепями, за исключением цепи Сеть - между цепями транзисторного ключа и остальными цепями, за исключением цепи Сеть 3,0 3,0 0,75 0,75 Габаритные размеры прибора, мм 63х110х73 Масса прибора, кг, не более 0,5 Средний срок службы, лет 8"
