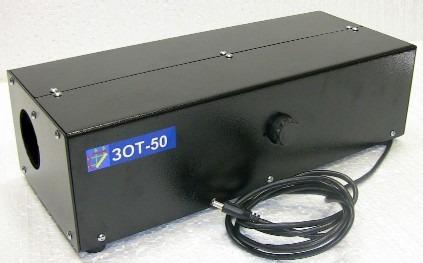

Прибор для диагностики оптических поверхностей с использованием датчика Шака-Гартмана ЗОТ-50
|
Поделитесь страницей в Социальных сетях
|
|
Прибор ЗОТ (Оптический тестер конструкции Заваловой) предназначен для бесконтактного измерения формы плоских полированных поверхностей и зеркал. Для регистрации изображения используется датчик типа Шака-Гартмана. Согласование апертуры датчика Шака-Гартмана и исследуемой поверхности производится при помощи телескопической системы. Спецификация: Диаметр тестируемой поверхности - от 10 до 50 мм (по требованию - до 300 мм) Время измерения - 10 мс Точность - 0.032 мкм (P-V) Амплитуда измеряемых аберраций (P-V) - до 5 мкм Источний излучения - диодный лазер Длина волны источника излучения - 0.65 мкм Ввод изображения в компьютер - ПЗС или КМОП камера Результаты обработки представлены в виде: Коэффициентов при полиномах Цернике (наклоны, дефокус, астигматизм, кома, и пр.) P-V и RMS 2D и 3D распределения фазы Интерферограммы исследуемой поверхности
