Вертикальный (роторный) ветрогенератор ОМ-1000-12(24)
|
Поделитесь страницей в Социальных сетях
|
|

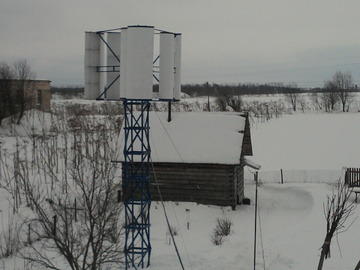

 Установка ОМ-1000-12 (24) с генератором мощностью 1 кВт при скорости ветра 10 м/сек. комплектуется одноярусным ротором диаметром 2 метра и высотой 2 метра. Ротор имеет 3 вертикально расположенных крыла и 3 экрана, обеспечивающих начало вращения ротора при ветре 0,8 м/сек. и начало заряда аккумуляторной батареи при ветре 2,2 м/сек. Видеоролик одноярусной двухлепестковой ветроустановки на ссылке video-0013_2.mp4 и rotor_2-y,_5_m._sek..mp4 Видеосъёмка сделана при скорости ветра на высоте ротора около 5 м/сек. Вертикальные крылья ротора изготовлены из пластика, имеют сложную аэродинамическую форму, которая обеспечивает работу как внутренней, так и внешней поверхности крыла. Экраны изготовлены из пластика и установлены внутри ротора таким образом, чтобы обеспечить начало вращения ротора при минимальной скорости ветра и направлять набегающий поток воздуха при вращении ротора на внутреннюю рабочую поверхность крыла. Ротор установки состоит из центральной оси с ведущим валом, которые устанавливаются на ступицы опорно-монтажного стола. На оси имеются фланцы для крепления лучей ротора. На горизонтальные лучи устанавоиваются крылья и экраны ротора.Ступицы с радиально-упорными подшипниками обеспечивают надёжное устойчивое положение ротора при любых ветрах и лёгкое вращение ведущего вала. Вращение от вала ротора на вал генератора передается через мультипликатор. Опорно-монтажный стол закрывается с боковых сторон щитами для предохранения вала и мультипликатора от воздействия осадков. Мачта установки изготавливается из стальных профильных труб и представляет собой несколько секций, соединяемых между собой болтами. Высота мачты может составлять 4, 6 или 8 метров. Мачта устанавливается на анкера, вставленные в бетонные шурфы глубиной 0,8 метра и крепится на грунте при помощи 4-х стальных тросов - растяжек. Натяжение обеспечивается талрепами. Ветроустановку можно установить на плоской крыше строения, можно установить без мачты, используя только опорно-монтажный стол. В этом случае предприятие может изготовить дополнительные необходимые крепёжные элементы под конкретный вид монтажа. Генератор установки трёхфазный, переменного тока на постоянных магнитах. Момент страгивания генератора близок к 0. Номинальная частота вращения 300 об/мин. Генератор размещается на опорно-монтажном столе установки под ротором. Рядом с генератором размещается выпрямительный блок.Выпрямленное напряжение передаётся по кабелю к прибору управления. Прибор управления генератором осуществляет контроль величины тока заряда и напряжения на аккумуляторной батарее, электронную и ручную систему торможения ротора при превышении величины напряжения на аккумуляторной батарее.
