Система воздушного охлаждения компрессора (СВОК 3М-135/8)
|
Поделитесь страницей в Социальных сетях
|
|

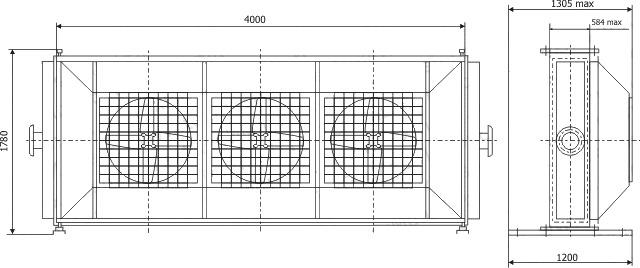

СВОК ЗМ-135/8 включает воздушный охладитель I ступени ВОК 135/2, воздушный охладитель II ступени ВОК 135/4, концевой охладитель ВОК 135/8 и масляный охладитель МОК 135, расположенные вертикально. В воздушных охладителях для прокачки охлаждающего воздуха на секции устанавливаются диффузоры с осевыми вентиляторами ВО-8. Для прокачки охлаждающего воздуха через масляный охладитель используются центробежные вентиляторы ВЦ 14-46.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОК 135/2 ВОК 135/4 ВОК 135/8 МОК 135 Площадь поверхности теплообмена м? 1230 957 687 1299 Давление расчетное МПа 0,2 0,4 0,8 1,0 Давление рабочее МПа 1 1 1 1 Количество вентиляторов шт. 2 2 2 3 Мощность, потребляемая вентилятором кВт 3 3 3 7,5 Мощность электродвигателя кВт 7,5 7,5 7,5 7,5 Коэффициент оребрения труб (условный) 20 20 20 20 Число рядов труб в секции 9 7 5 16 Число ходов по трубам в секции 1 1 1 28 Длина труб в секции м 4 4 4 3 Материальное исполнение секции Б1 Б1 Б1 Б1 Тип охладителей вертикальный Тип трубных секций камерный
