Узлы крепления типа КГП
|
Поделитесь страницей в Социальных сетях
|
|
Узлы крепления предназначены для шарнирного крепления с подвижностью в двух взаимно перпендикулярных плоскостях изолирующей подвески или элементов грозозащитного троса к опоре. В процессе эксплуатации линии электропередачи узлы крепления подвергаются как растягивающим, так и изгибающим моментам. Обеспечивают прочность крепления при углах отклонения гирлянд до 45 градусов как вдоль, так и поперек направления линии электропередачи не менее указаной в таблице разрушающей нагрузки.
Вас также могут заинтересовать
Узлы крепления типа КГН предназначен для шарнирного крепления натяжных изолирующих подвесок к опоре на специальных переходах с большими механическими нагрузками с подвижностью в двух взаимно-перпендик
Узлы крепления повышенной надежности типа КГП-3А предназначены для комплектования поддерживающих изолирующих подвесок с углами отклонения до 60 градусов. Увеличение надежности достигается использовани
Узлы крепления типа КГП (исполнения 3) Узлы крепления предназначены для шарнирного крепления с подвижностью в двух взаимно перпендикулярных плоскостях изолирующей подвески и элементов крепления грозоз

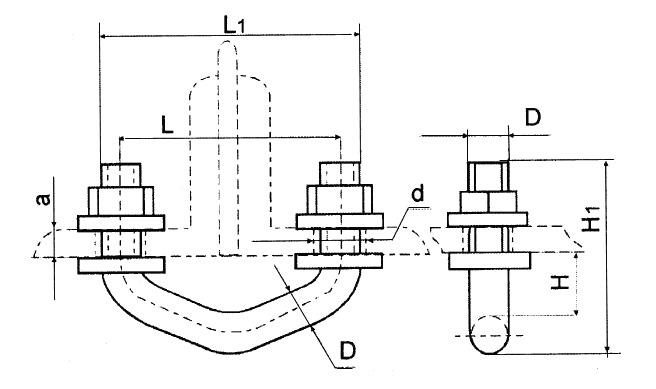

Марка узла крепления Размеры, мм Разрушающая нагрузка кН, не менее Комплектуется серьгой Масса, кг D H H1 d a max a min КГП-7-2Б 80 116 39 20 16 12 70 СРС-7-16 1,12 КГП-7-2В 80 96 32 16 8 6 70 СРС-7-1
Узлы крепления экранов типа УКЭ-2, УКЭ-11, УКЭ-1150, УКЭ-17 Марка узла Устанавливается на арматуре Размеры, мм Размер болта, мм Масса, кг L УКЭ-2 на коромысле 4КД2-25-1 2600 М16х55 11,74 УКЭ-2А на кор
