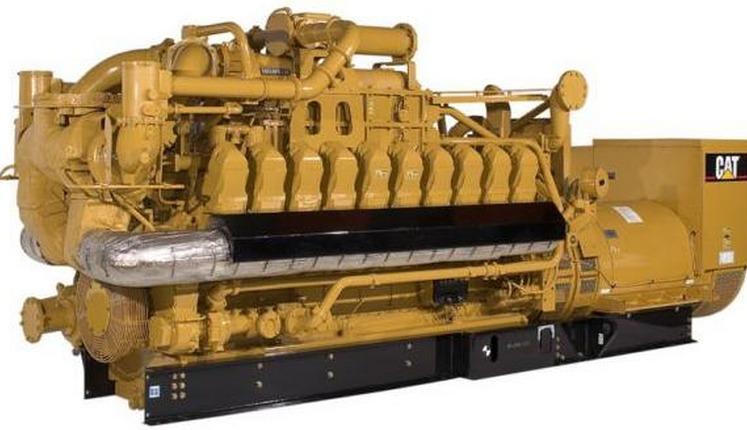

Газопоршневая электростанция Caterpillar G3516B мощностью 1085-1145 кВт.

Технические данные газопоршневой установки Caterpillar G3516B Общие данные Модель установки Caterpillar G3516B DM5490 DM5492 DM5489 DM5491 Электрическая мощность (кВт), cos(fi)=1,01) 1100 1160 1100 1160 Электрическая мощность (кВт), cos(fi)=0,91) 1095 1155 1095 1155 Электрическая мощность (кВт), cos(fi)=0,81) 1085 1145 1085 1145 Электрическая мощность (кВА), cos(fi)=0,81) 1356 1431 1356 1431 Двигатель Модель двигателя Caterpillar G3516B Диаметр цилиндров / ход поршня (мм) 170/190 Рабочий объем (л) 69 Номинальная частота вращения (об/мин) 1500 (50 Гц) Система охлаждения Температура окружающего воздуха (°C) 25 Температура рубашки охлаждения (максимально, °C) 99 Выхлопная система Объем воздуха на образование смеси, нм?/мин 93 96 88 93 Температура выхлопных газов, °С 516 485 526 486 Объем выхлопных газов, нм?/мин 100 103 94 99 Размер фланца выхлопной системы (внутренний диаметр, мм) 305 305 305 305 Тепловая система 4) Отвод тепла рубашки охлаждения и масляного радиатора (кВт) 624 610 596 586 Отвод тепла в выхлоп (НТС, до 120°C, кВт) 921 871 896 842 Отвод тепла в атмосферу от двигателя (кВт) 100 100 100 100 Отвод тепла в атмосферу от генератора (кВт) 33 35 33 35 Генератор переменного тока Типоразмер рамы генератора 824 Пусковая характеристика при 30-процентном падении напряжения (кВА) 2551 Повышение температуры (°C) 90 Топливная система 2) Топливо природный газ Электрический КПД (%), cos(fi)=1,0 36,4 38,0 37,9 39,1 Расход топлива: биогаза (нм?/ч) 306 (при 100% нагрузке) 241 (при 75% нагрузке) 172 (при 50% нагрузке) 310 (при 100% нагрузке) 243 (при 75% нагрузке) 173 (при 50% нагрузке) 294 (при 100% нагрузке) 232 (при 75% нагрузке) 166 (при 50% нагрузке) 301 (при 100% нагрузке) 237 (при 75% нагрузке) 171 (при 50% нагрузке) Допустимая высота над уровнем моря без снижения мощности 3) При температуре окружающей среды 25°C (м) 375 255 450 280 Уровни токсичности выхлопных газов NOx при содержании O2 5% (мг/нм?) 250 250 500 500 CO при содержании O2 5% (мг/нм?) 940 1014 1083 1105 HC (всего) при содержании O2 5% (мг/нм?) 2267 2868 2076 2433 HC (не метан) при содержании O2 5% (мг/нм?) 341 431 312 365 Содержание O2 (сухой) в выхлопных газах (%) 9,0 9,8 9,3 9,9 Габариты и масса 5) Длина (мм) 4815,8 Ширина (мм) 1755,9 Высота (мм) 2316 Отгрузочная масса (кг) 12 809
