Назначение
Генератор предназначен для создания поверочных газовых смесей (ПГС) хлора в воздухе (азоте) для градуировки и поверки газоанализаторов, а также при проведении научных исследований, разработке аналитических методик, испытаниях газоаналитической аппаратуры санитарного и экологического назначения.
Принцип действия
Принцип действия генераторов хлора – электрохимический, основан на создании поверочных газовых смесей с использованием электрохимического дозатора хлора.
Производительность дозатора (количество дозируемого хлора в единицу времени, мкг/мин) зависит от тока уставки, задаваемого стабилизатором тока. Нестабильность тока не превышает ±1 %.
Массовая концентрация хлора в поверочной газовой смеси (мг/м3), создаваемая на выходе генератора, представляет собой частное от деления производительности дозатора на расход воздуха (дм3/мин).

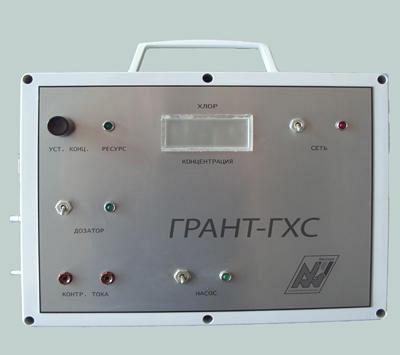

Генератор хлора ГРАНТ-ГХС является рабочим эталоном 2-го разряда.
Достоинства
• широкий диапазон устанавливаемых концентраций газа: от 0,1 до 50 мг/м3;
• простота и удобство в эксплуатации;
• высокая надежность;
• возможность использования в составе ПГС воздуха и азота.
В качестве газа-разбавителя используется:
- поверочный нулевой газ (ПНГ) по ТУ6-21-5-82
- синтетический воздух- ГСО-ПГС О2/N2 № 3727-87 по ТУ6-16-2956-92
- азот особой чистоты по ГОСТ 9293-74;
- генератор нулевого воздуха ГНГ-01 по ШДЕК 418312.001 ТУ
Рабочие условия применения:
- температура окружающей среды (20±5) °С;
- относительная влажность от 40 до 80 % при температуре 20 °С;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);
Габаритные размеры, не более: длина 280 мм, ширина 220 мм, высота180 мм
Напряжение питания переменное (220 +22/-33 ) В частотой (50±1) Гц.
Потребляемая мощность не более 20 ВА.
Масса генератора не более 4 кг.
